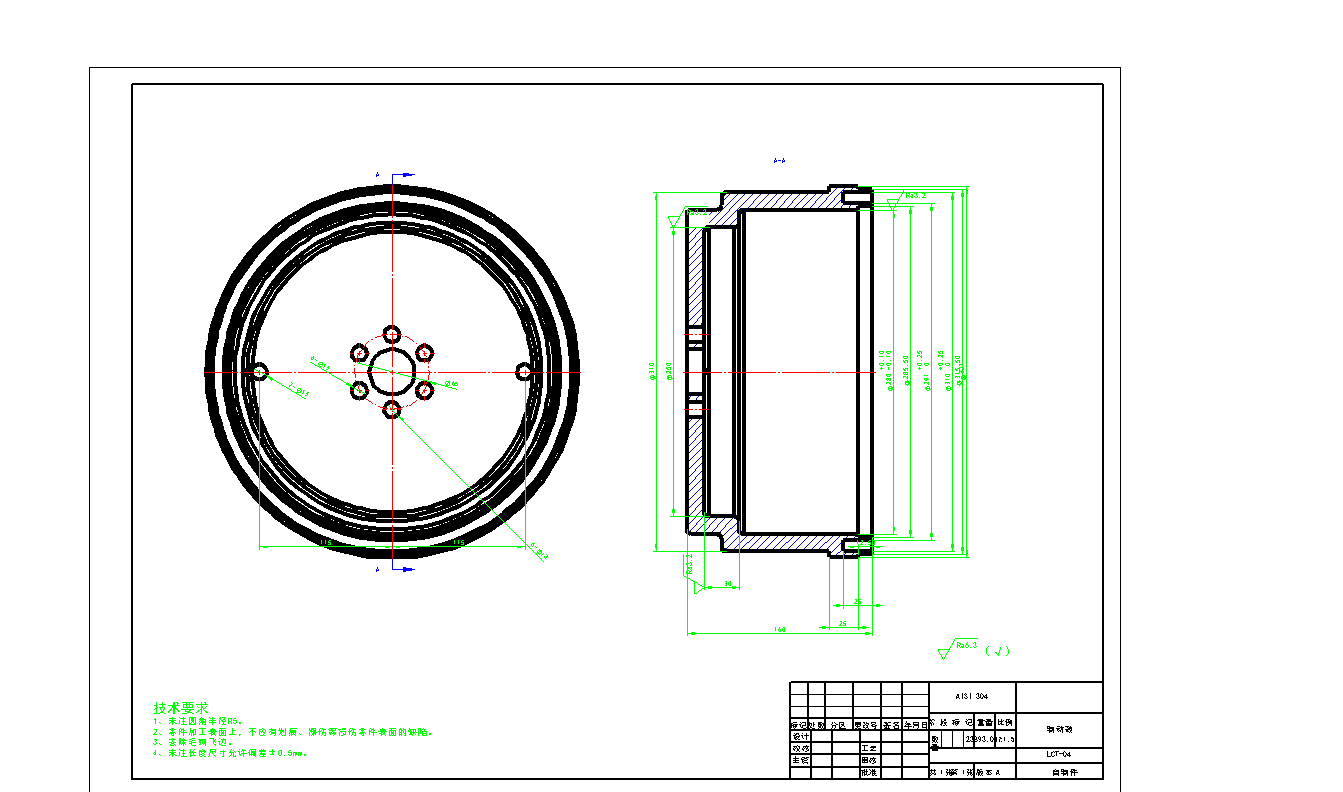

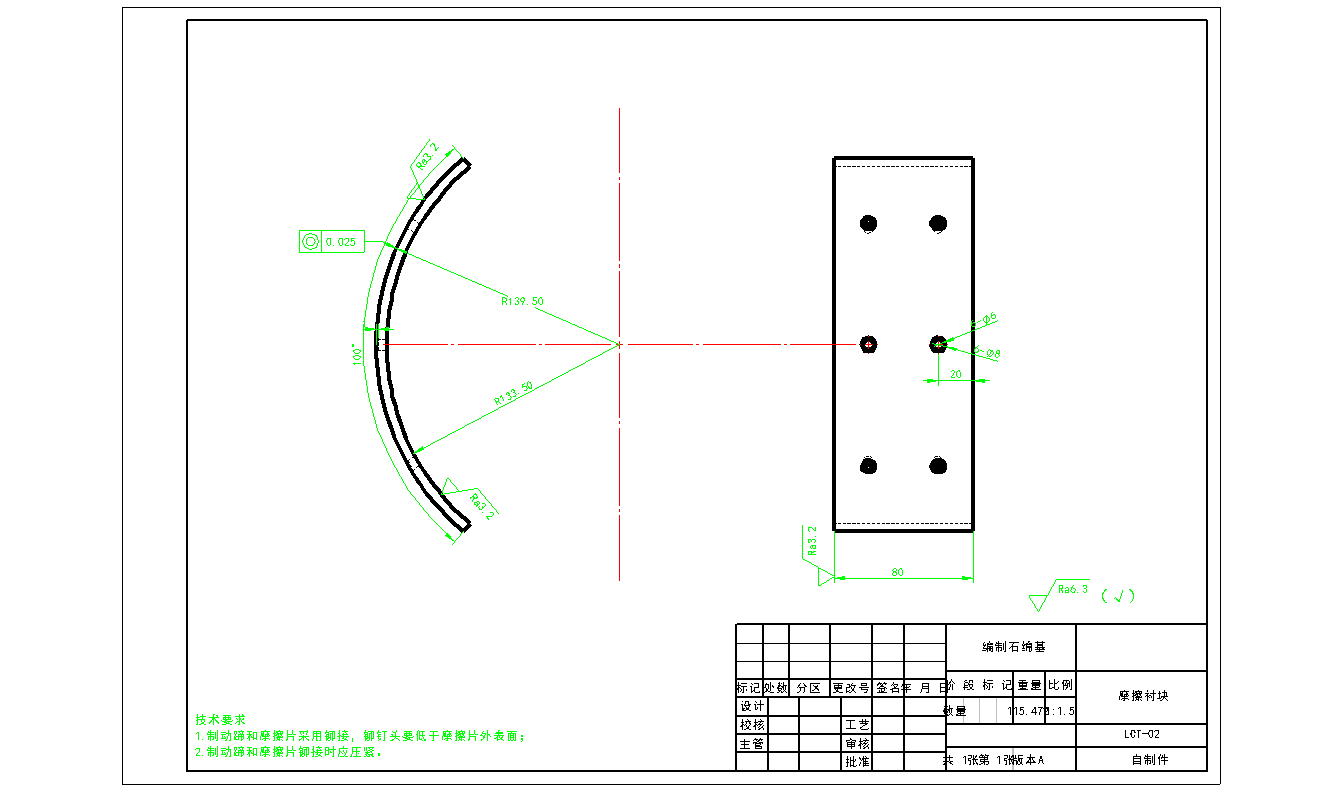

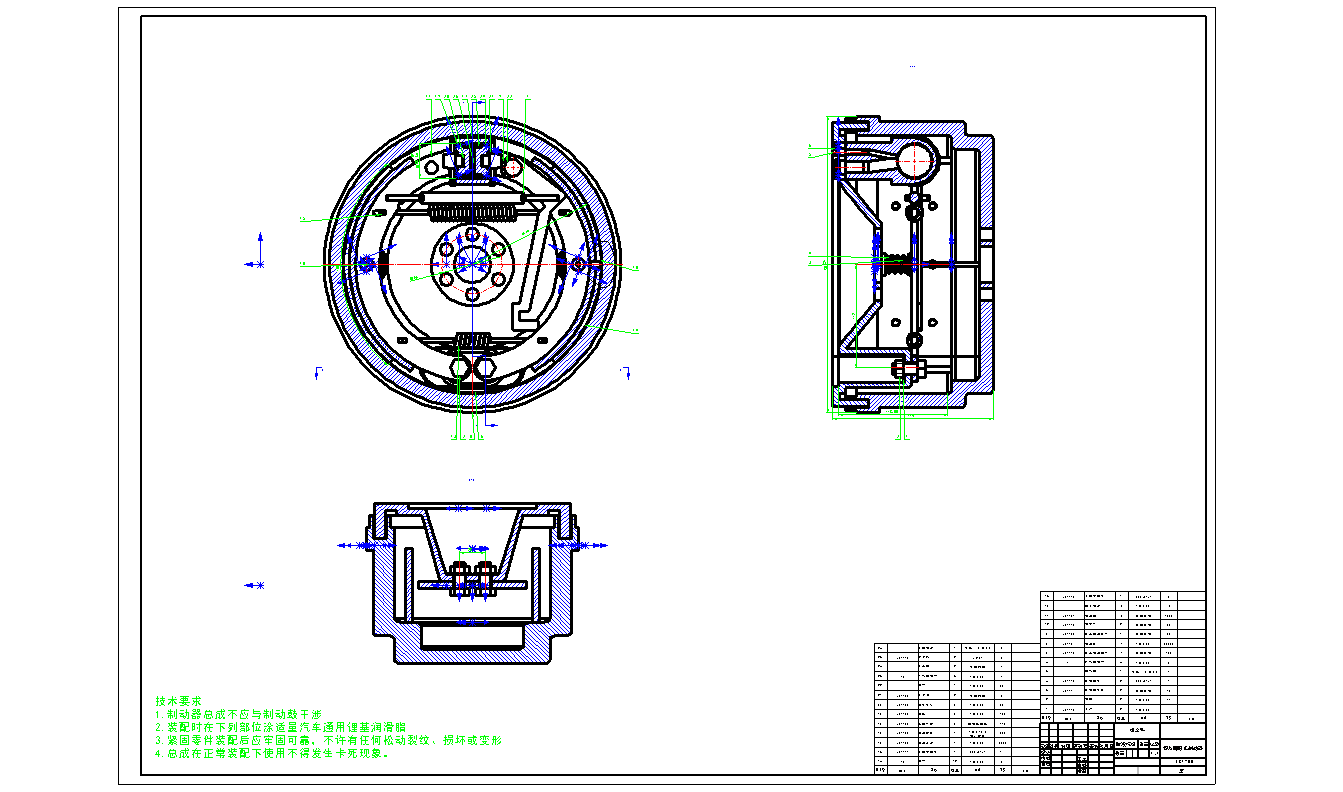

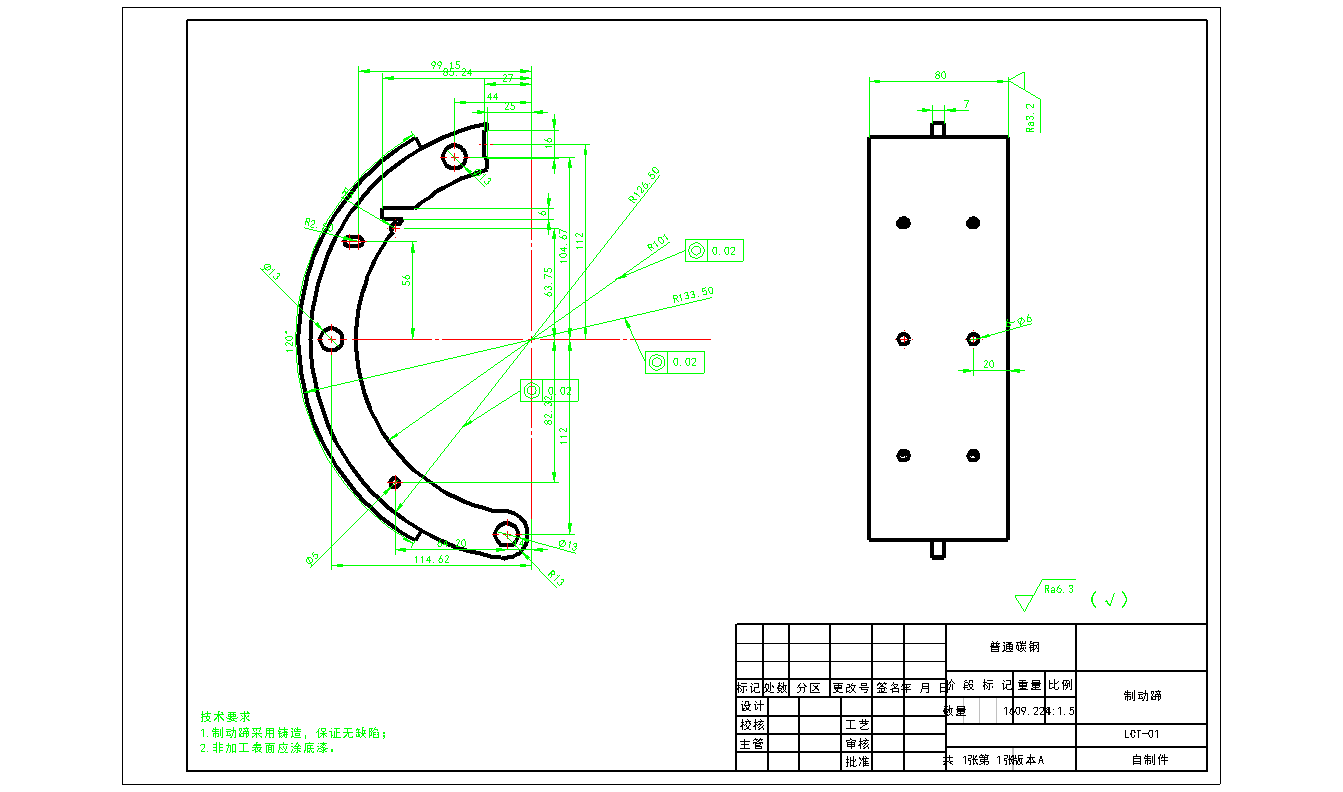

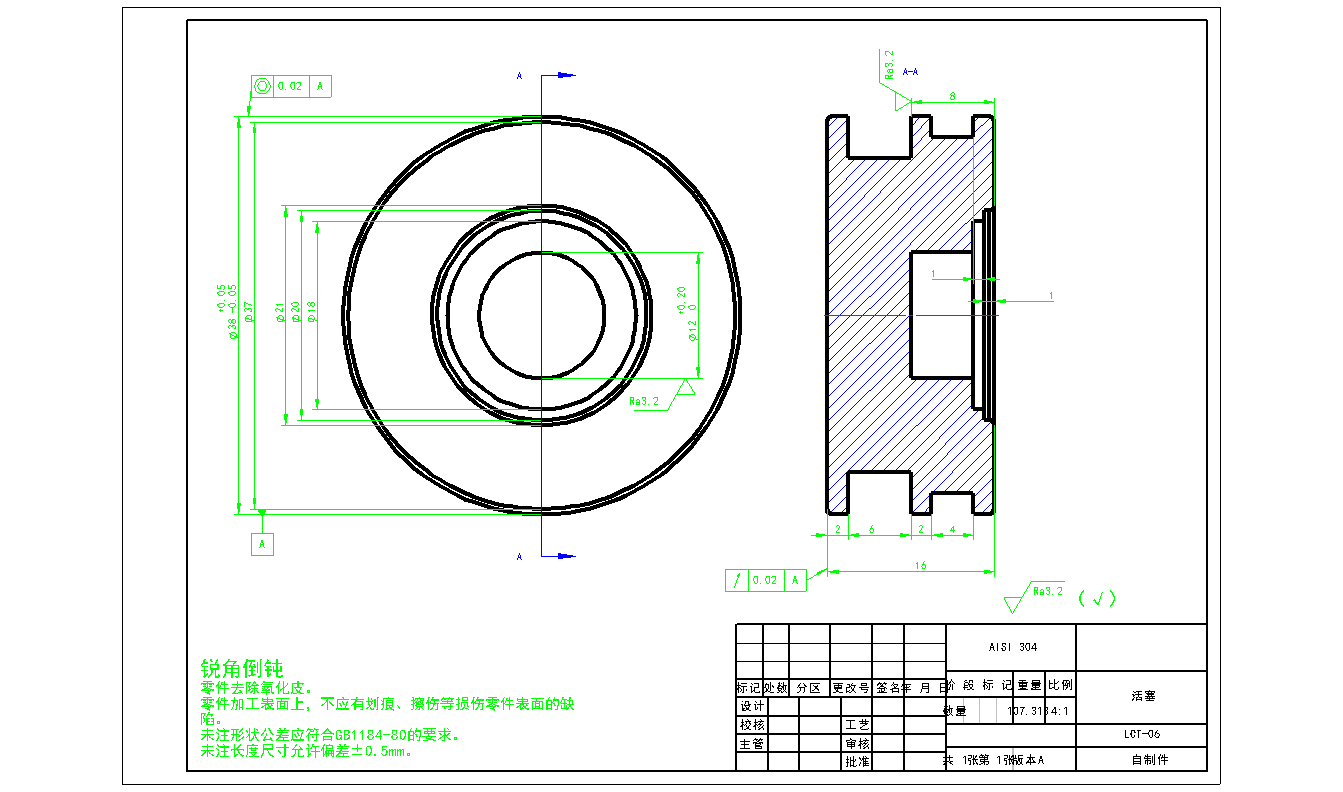

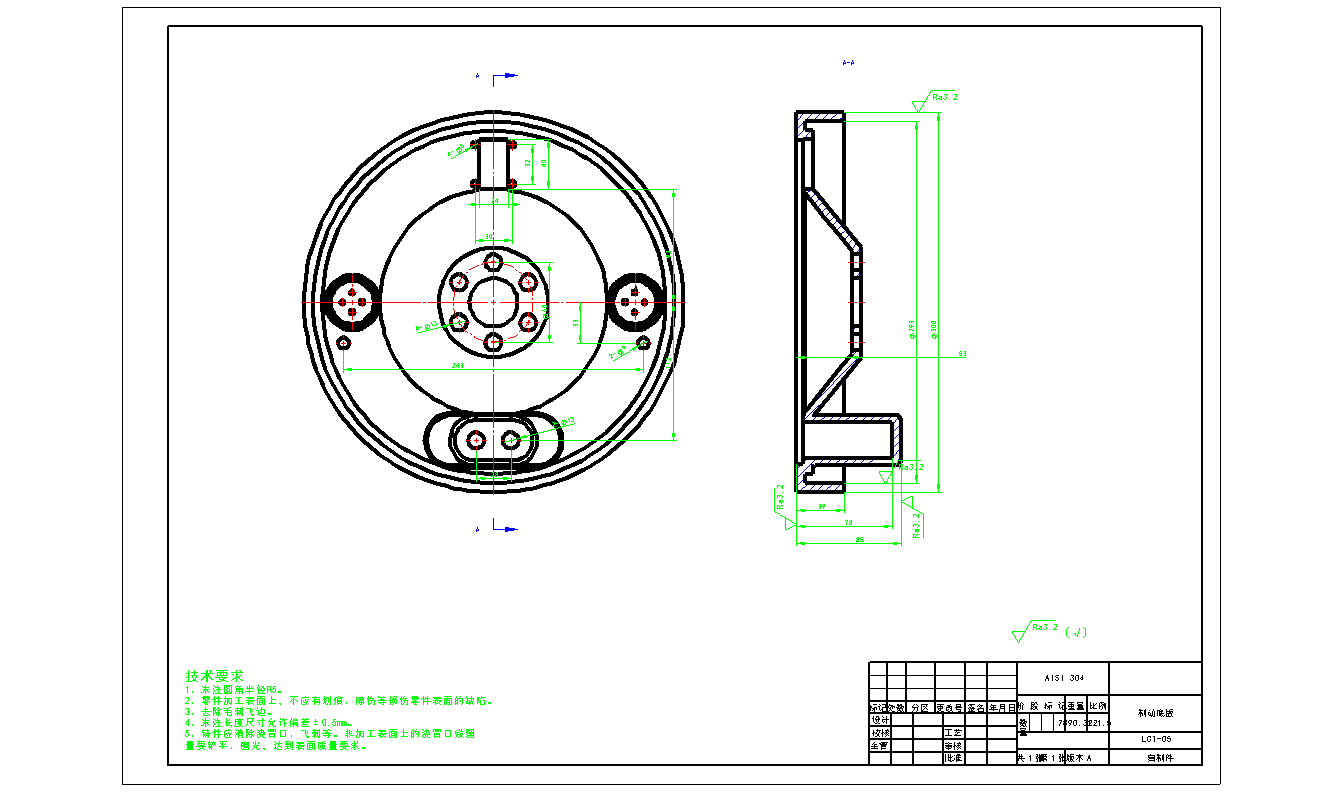

鼓式制动器 一份说明书是+装配图A0+5个零件（A2） 项目设计（三） BJ1029A轻型货车后制动器设计 一、设计任务： 1、广泛查阅制动器资料，根据使用条件，确定后轮制动器的结构，进行制动器的总体结构设计。 2、确定制动系主要参数，包括制动鼓直径的选择、制动蹄摩擦片摩擦系数的选择、制动蹄摩擦片包角的选择、制动蹄摩擦片宽度的选择、制动器其它结构参数。 3、制动系计算，包括制动力矩的计算、制动驱动机构的计算、紧急制动时制动蹄摩擦片的磨耗及制动器温升的计算。 4、完成制动器总成设计图一张。 5、完成零件图若干张。 6、完成设计计算说明书一份。 二、主要技术参数： 1、空车质量　G0=2510kg，前轴上承重G01=1430kg；后轴上承重G02=1080kg。 满载质量 Ga=6200kg，前轴上承重Ga1=2530kg； 后轴上承重Ga1=3670kg。 2、汽车的重心位置： 空车时：重心距前轴中心a0=1445mm，距后轴中心b0=1915mm， 重心距地面高度hg0=805mm。 满载时：重心距前轴中心a=1990mm，距后轴中心b=1370mm， 重心距地面高度hg=997mm。 3、轴距：L=3360mm。 4、轮胎滚动半径　　rr=364mm。 5、制动时重量重新分配参数：满载时，前轴 后轴 ； 　空车时，前轴 m1’=1.35；后轴 m2’=0.65。 6、附着系数　0.7 7、制动蹄摩擦片与制动鼓间的摩擦系数　　0.3
