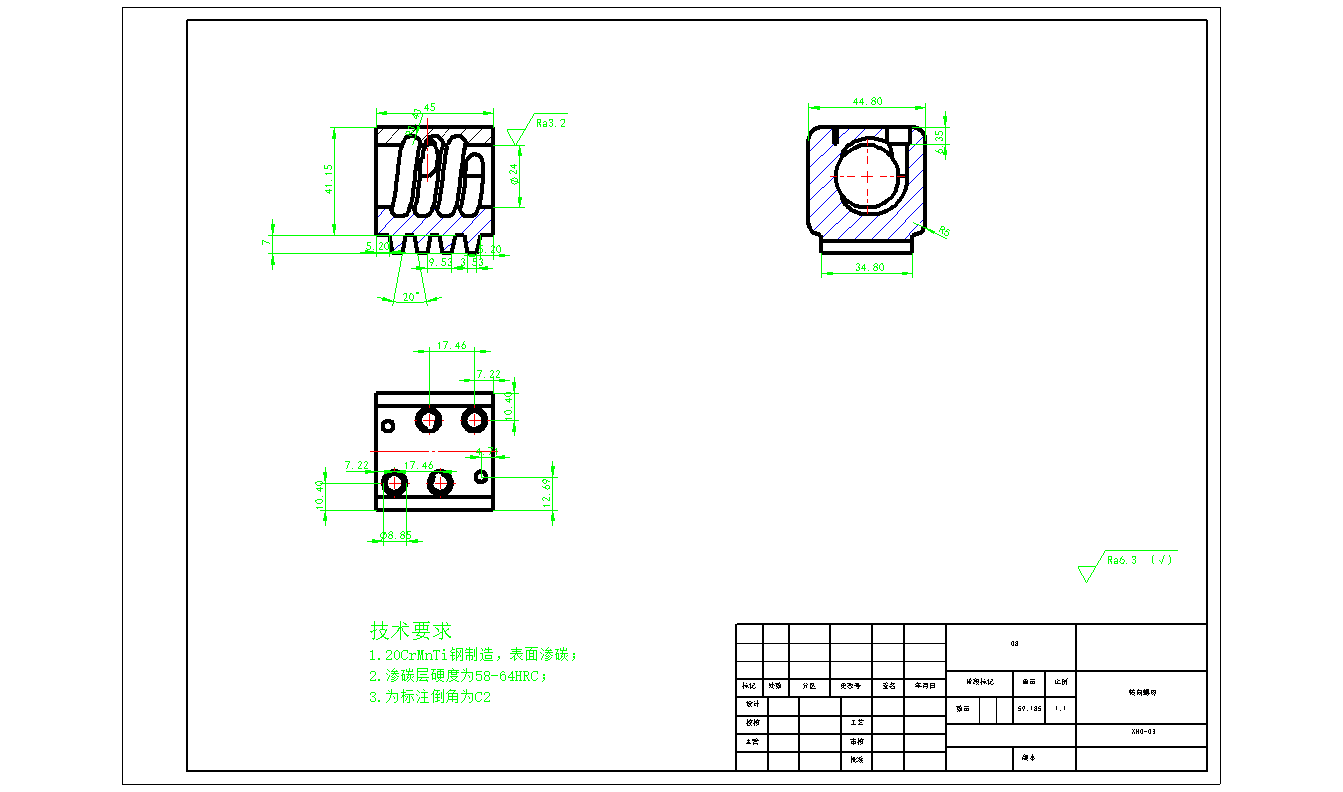

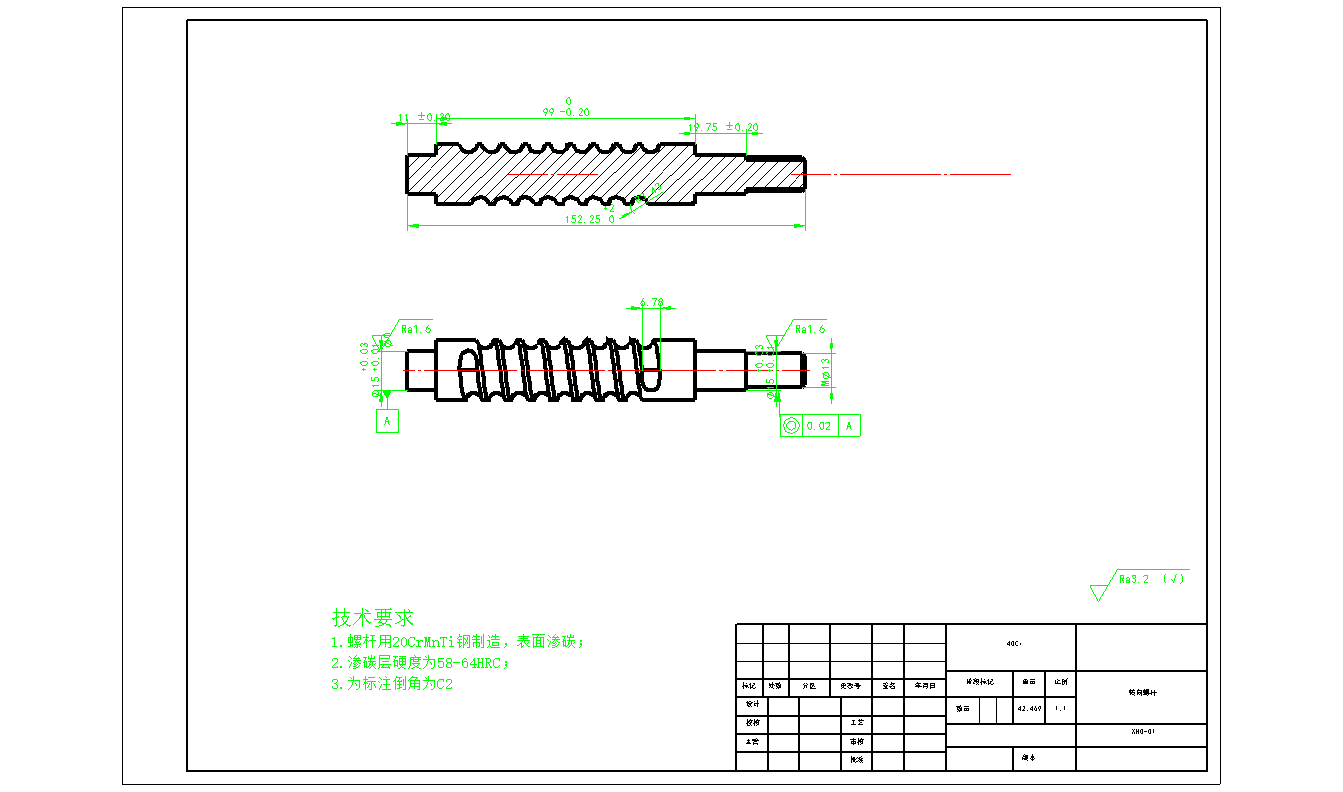

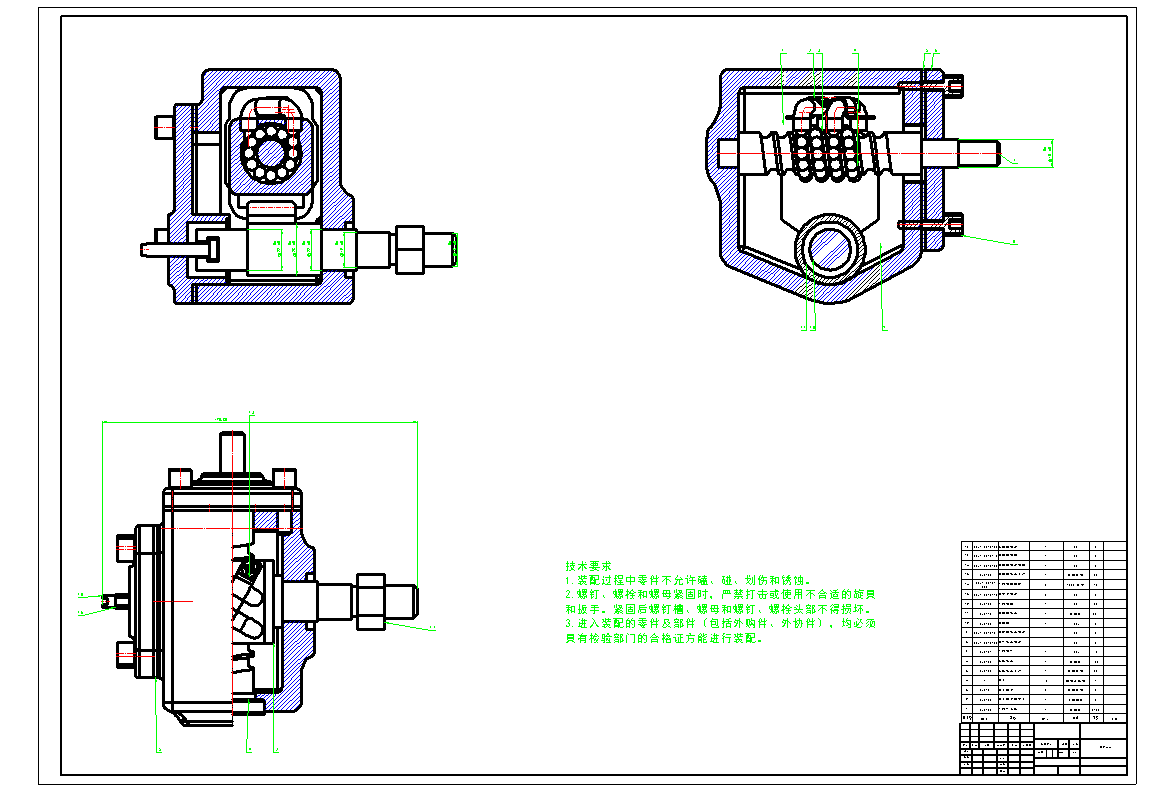

循环球 转向器 轿车 说+装+2零件 1.整车性能参数 驱动形式 4x2前轮 轴距2471mm 轮距前/后1429/1422mm 整备质量1060kg 空载时前轴分配负荷60% 最高车速 200km/h 最大爬坡度 40% 制动距离（初速30km/h) 5.6m 最小转向直径 11m 最大功率/转速 85/6000kW/rpm 最大转矩/转速 手动5挡 150/4000N·m/rpm 2.基本要求 1）汽车转弯行驶时，全部车轮应绕瞬时转向中心旋转。 2）操纵轻便，作用于转向盘上的转向力小于200N。 3）转向系的角传动比在15~20之间，正效率在60%以上，逆效率在50%以上。 4）转向灵敏。 5）转向器和转向传动机构中应有间隙调整机构。 6）转向系应有能使驾驶员免遭或减轻伤害的防伤装置。 3.具体设计任务 1）查阅相关资料，选定转向器，对动力转向系统总体方案设计。 2）对液压式动力转向机构进行设计计算。 3）设计转向梯形机构。 4）绘制所有零件图和装配图。 5）完成3千字左右的设计说明书。
