说+装+11零件是190 是拉式膜片弹簧离合器
| # | 名称 | 状态 | 操作 |
|---|---|---|---|
| 1 | 11.docx | 已完成并打包 | 请下载最下面的压缩包 |

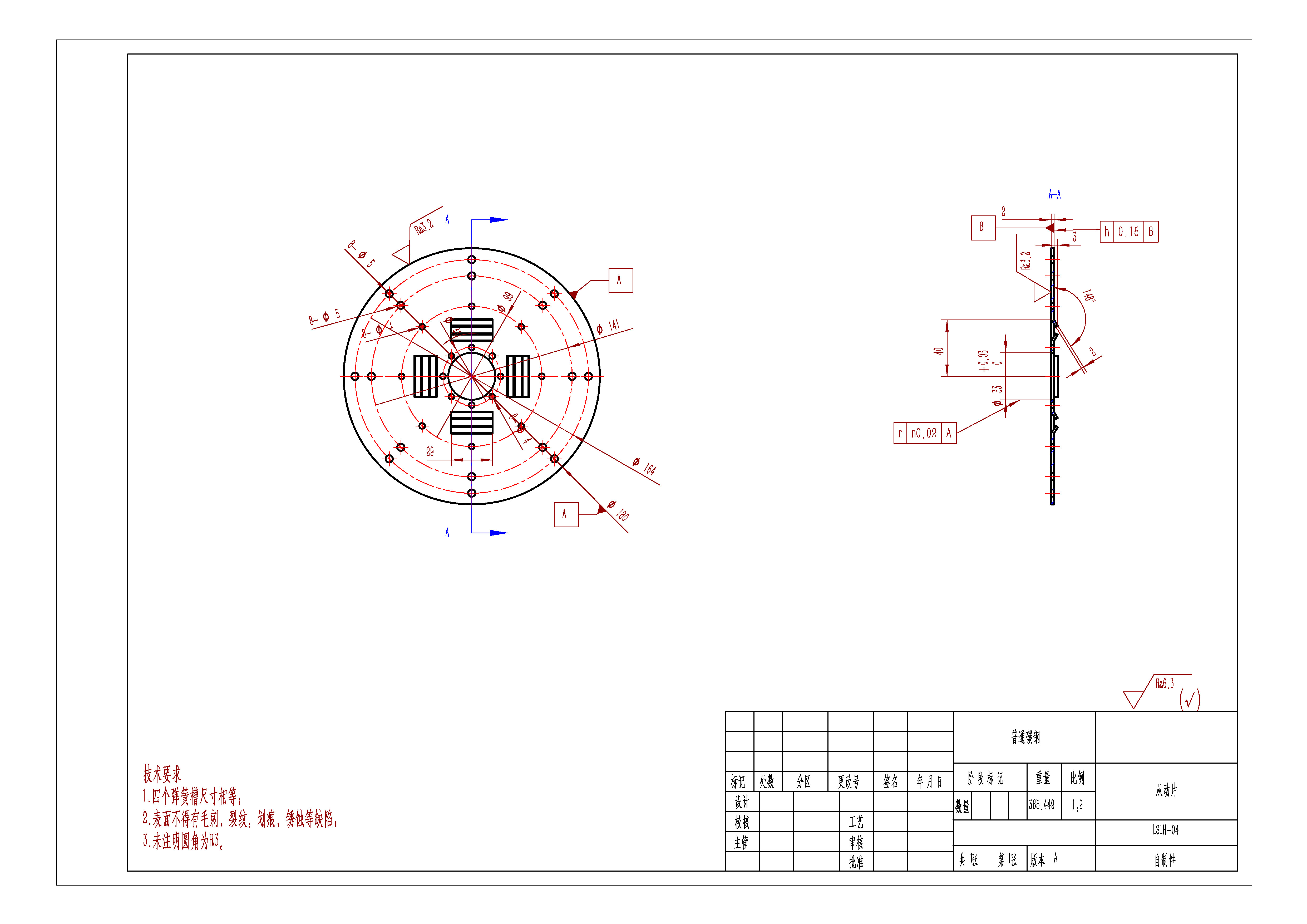

| 2 | 从动片.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 3 | 从动片.pdf | 已完成并打包 | 请下载最下面的压缩包 |

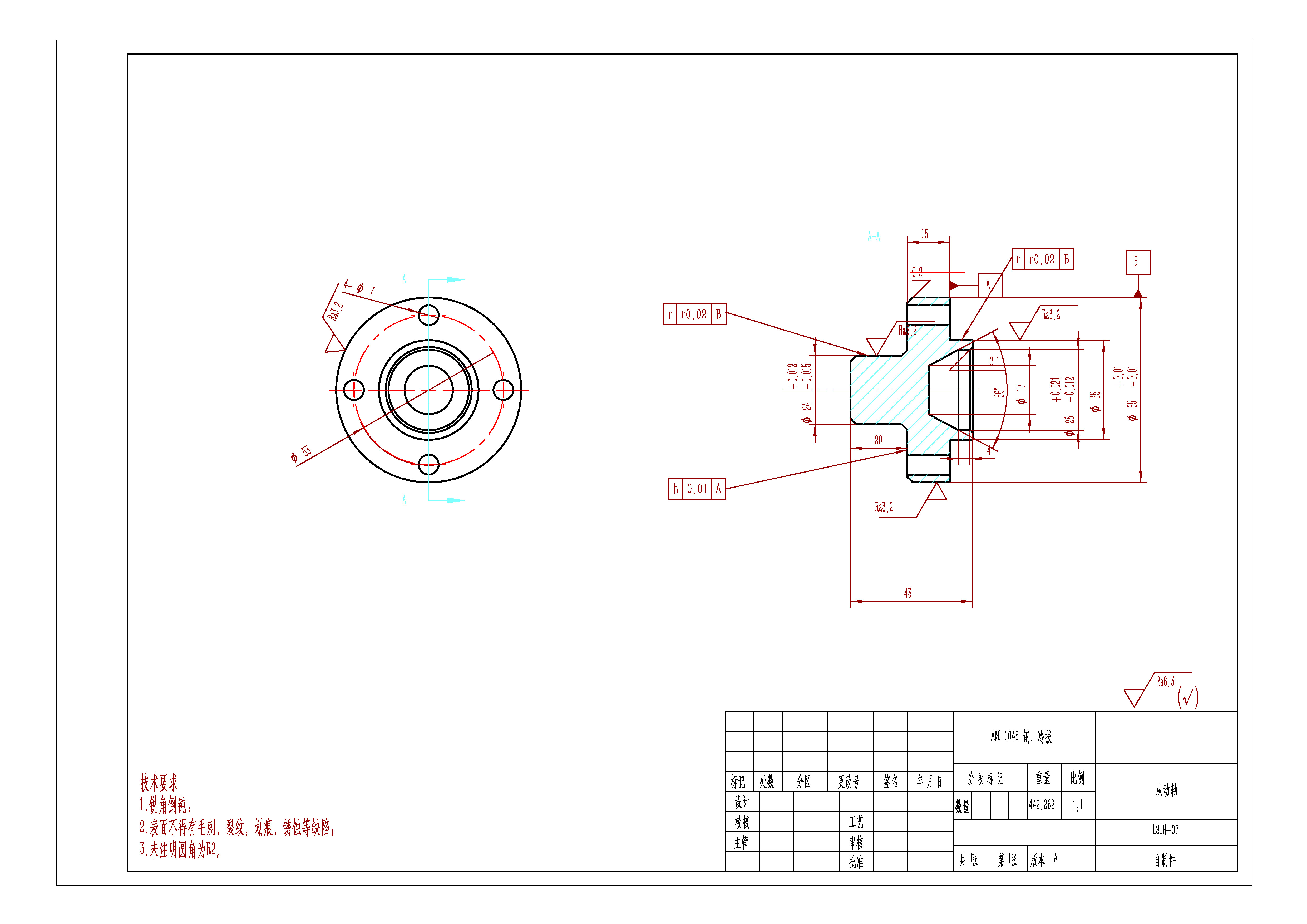

| 4 | 从动盘毂.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 5 | 从动盘毂.pdf | 已完成并打包 | 请下载最下面的压缩包 |
| 6 | 从动轴.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 7 | 从动轴.pdf | 已完成并打包 | 请下载最下面的压缩包 |

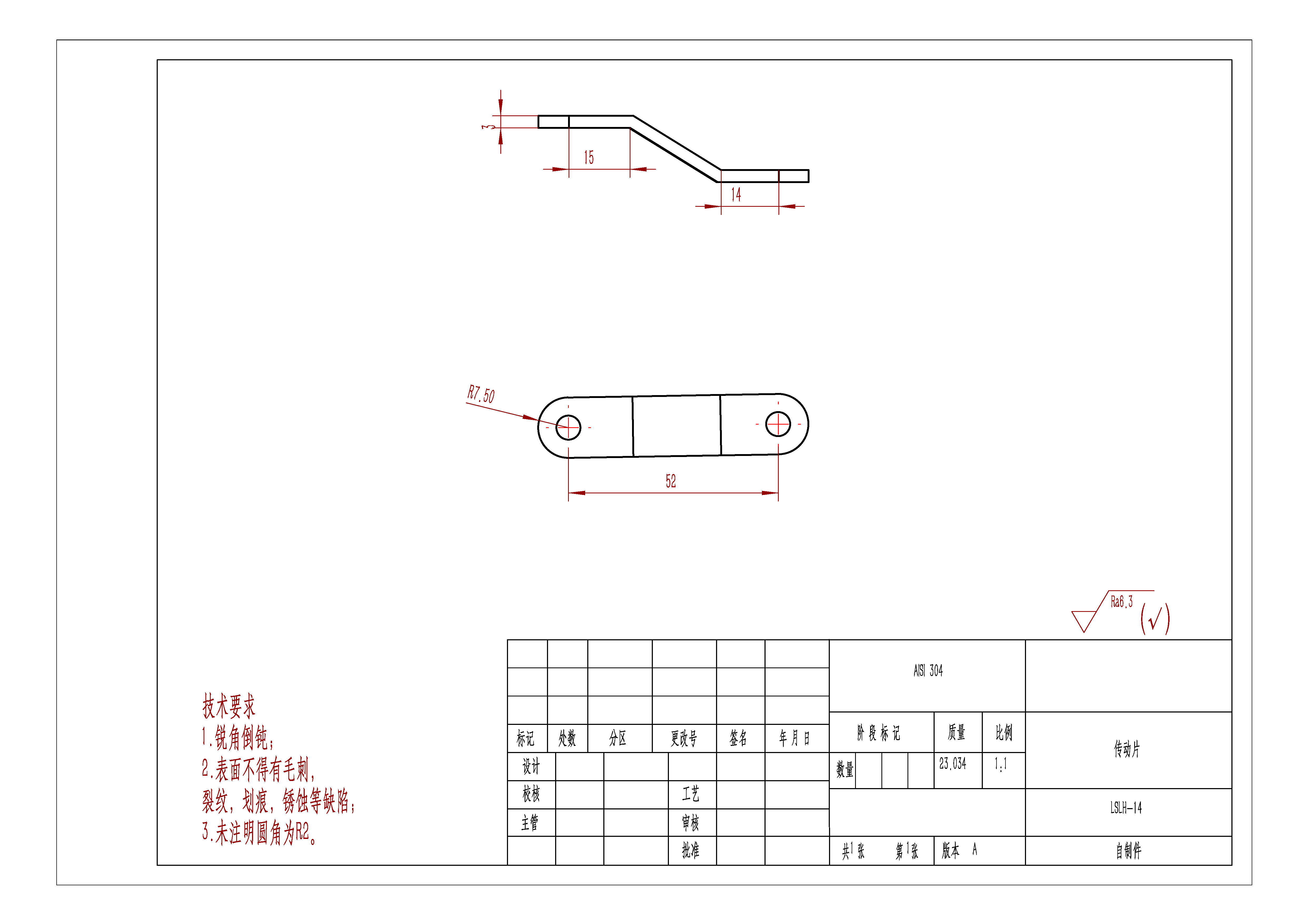

| 8 | 传动片.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 9 | 传动片.pdf | 已完成并打包 | 请下载最下面的压缩包 |
| 10 | 减震盘.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 11 | 减震盘.pdf | 已完成并打包 | 请下载最下面的压缩包 |

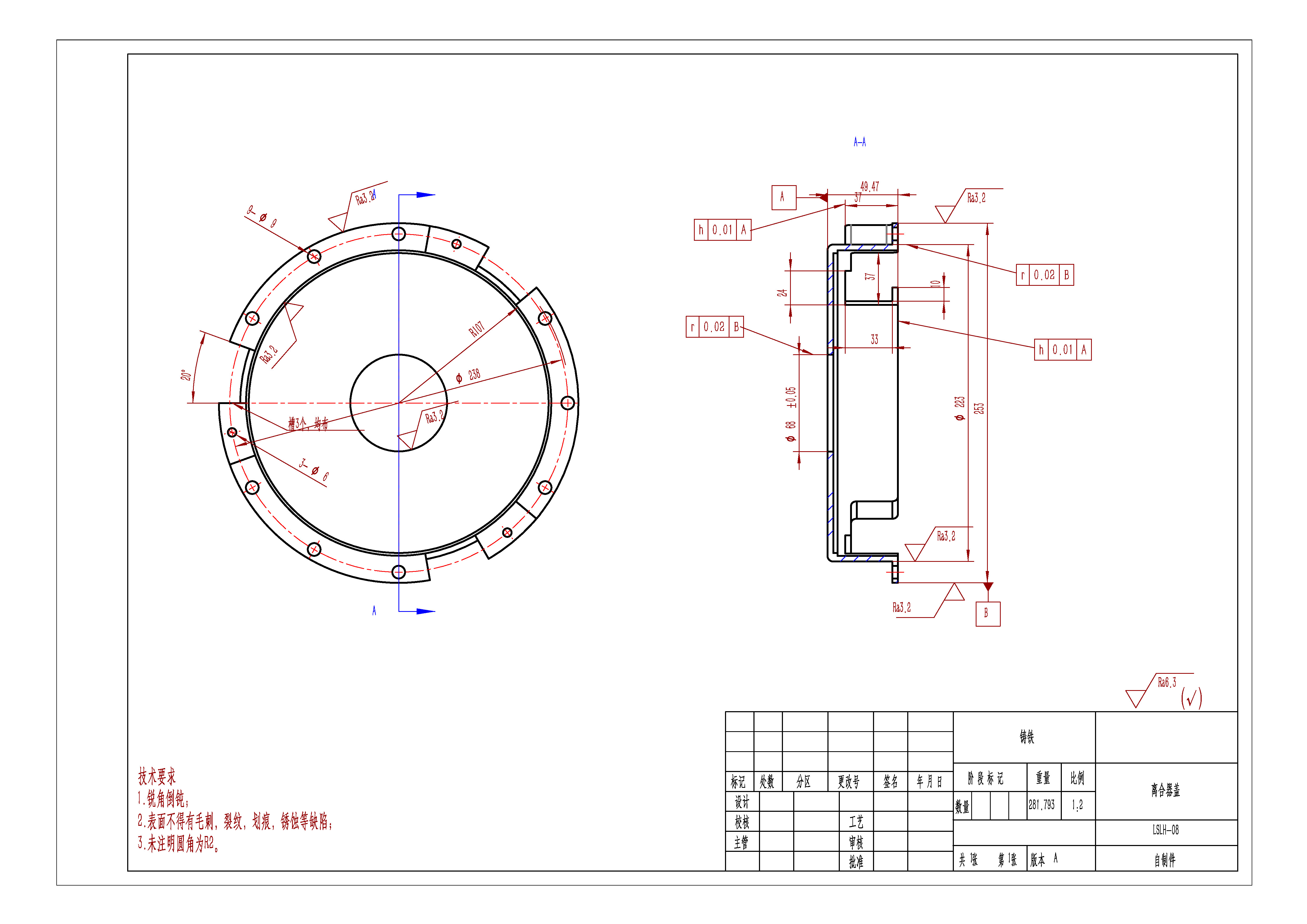

| 12 | 压盘.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 13 | 压盘.pdf | 已完成并打包 | 请下载最下面的压缩包 |
| 14 | 拉式单片离合器.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 15 | 拉式单片离合器.pdf | 已完成并打包 | 请下载最下面的压缩包 |

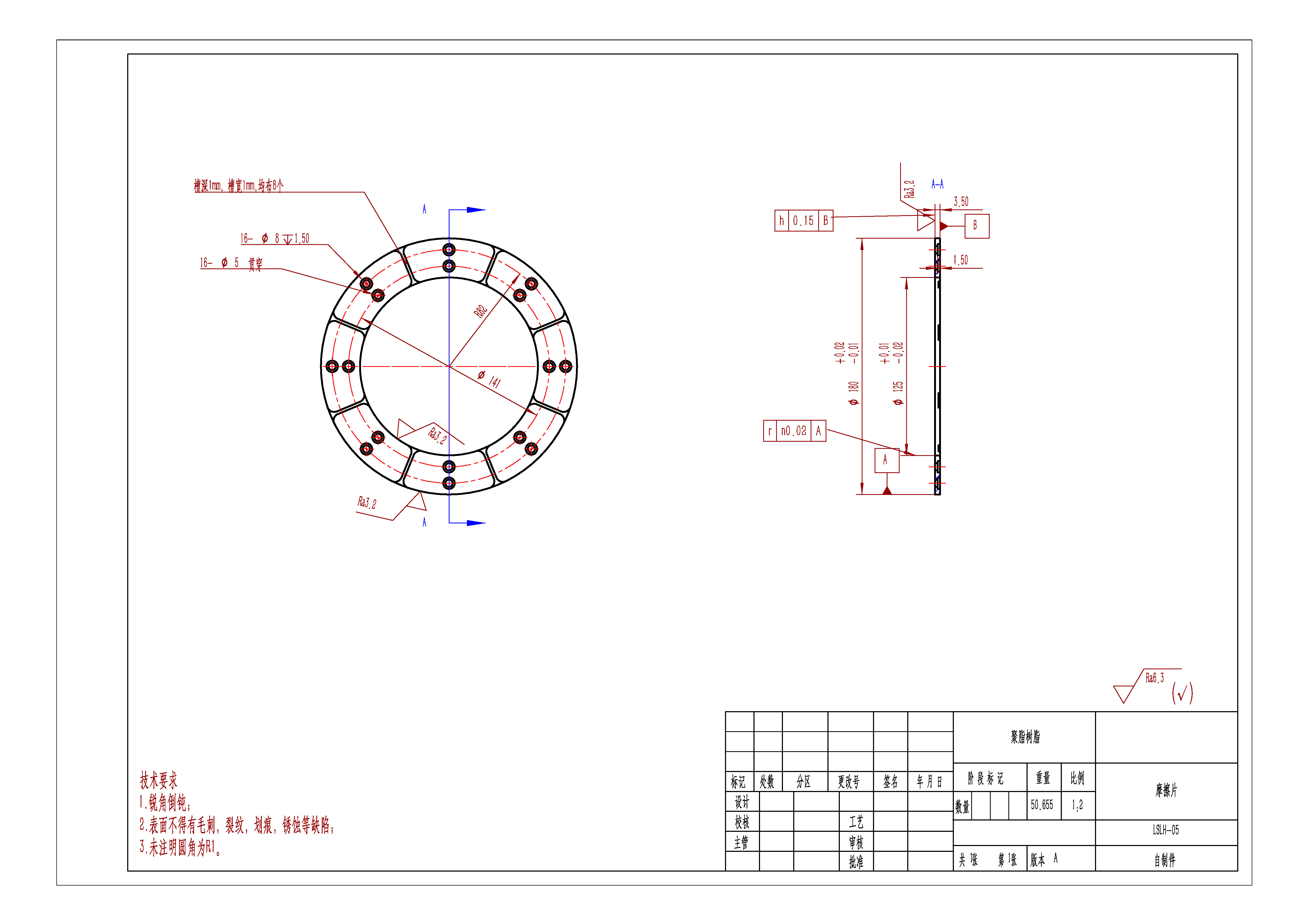

| 16 | 摩擦片.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 17 | 摩擦片.pdf | 已完成并打包 | 请下载最下面的压缩包 |
| 18 | 离合器盖.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 19 | 离合器盖.pdf | 已完成并打包 | 请下载最下面的压缩包 |

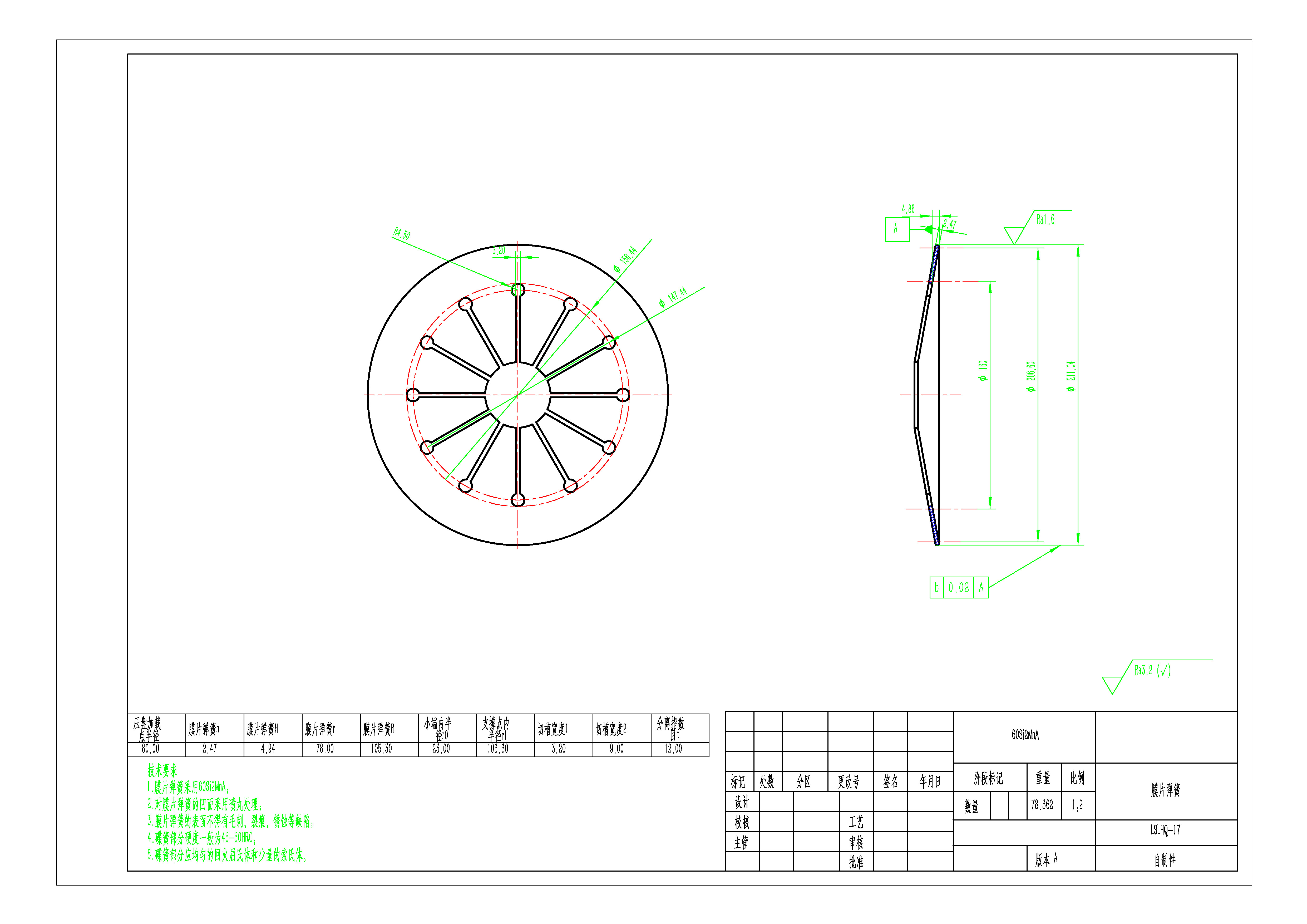

| 20 | 膜片弹簧自由状态.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 21 | 膜片弹簧自由状态.pdf | 已完成并打包 | 请下载最下面的压缩包 |

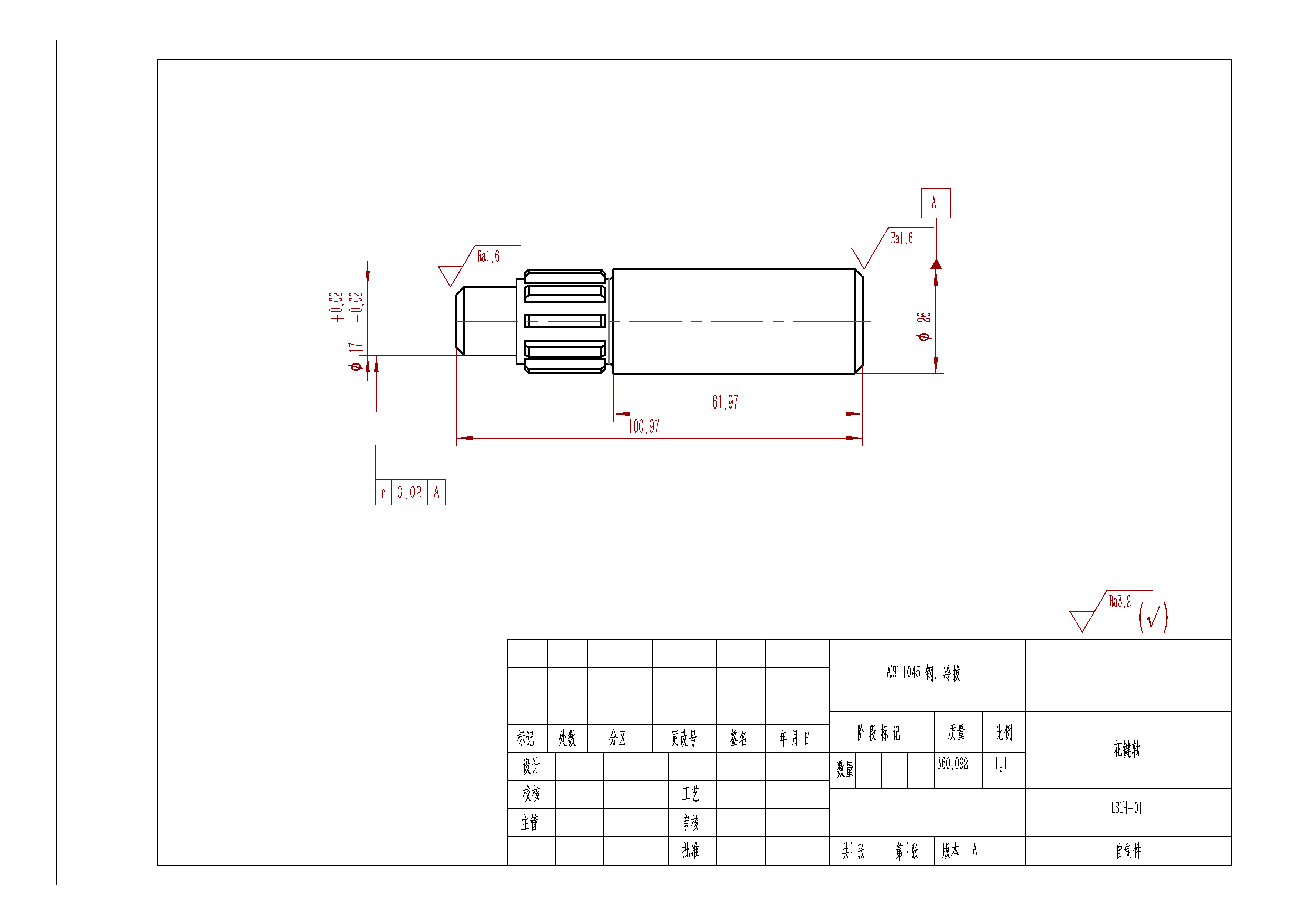

| 22 | 花键轴.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 23 | 花键轴.pdf | 已完成并打包 | 请下载最下面的压缩包 |

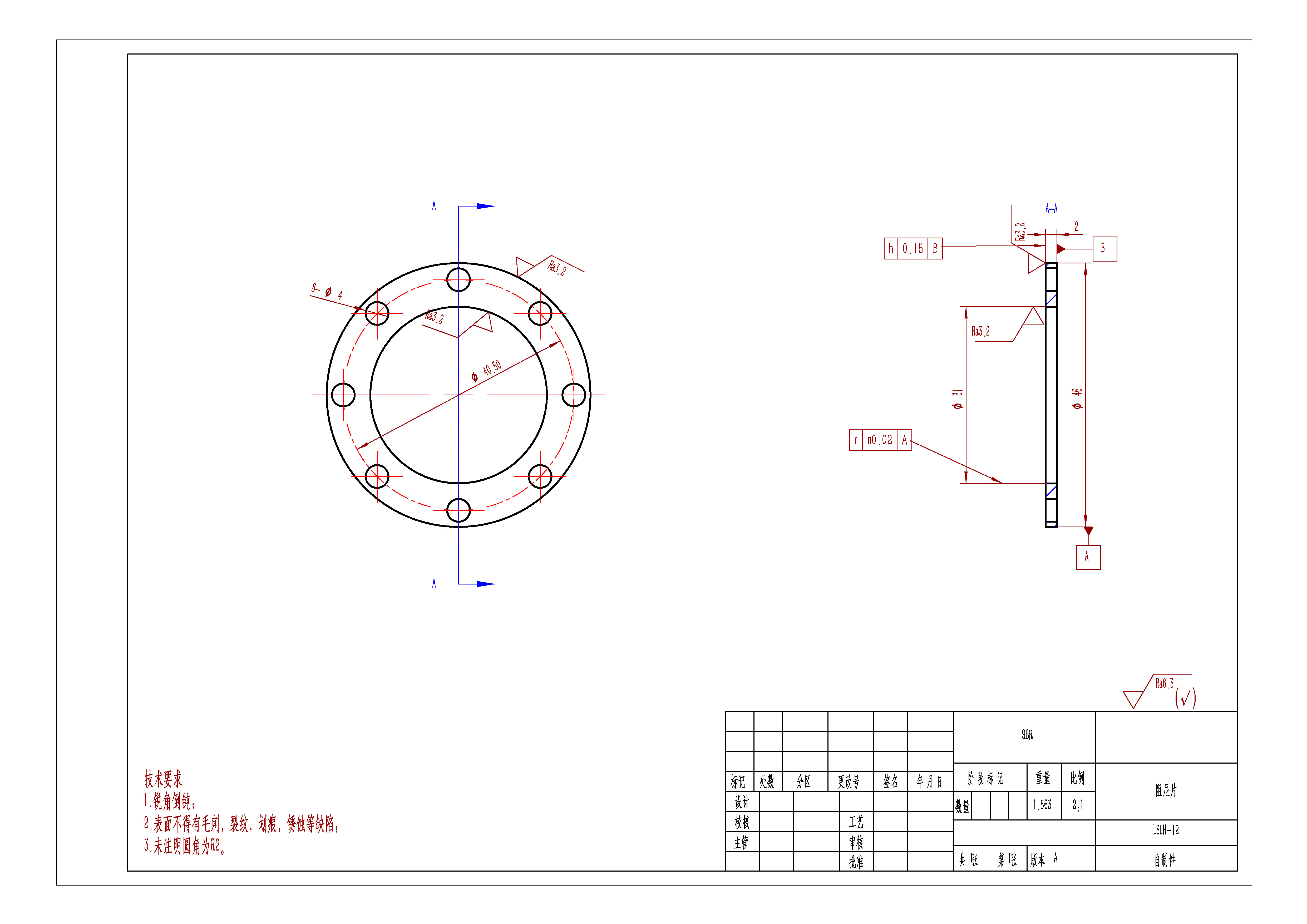

| 24 | 阻尼片.DWG | 已完成并打包 | 请下载最下面的压缩包 |
| 25 | 阻尼片.pdf | 已完成并打包 | 请下载最下面的压缩包 |
| 所有文件 | 可下载 | ||
| 外部工具 | 在线DWG（CAD文件）转PDF工具 |
