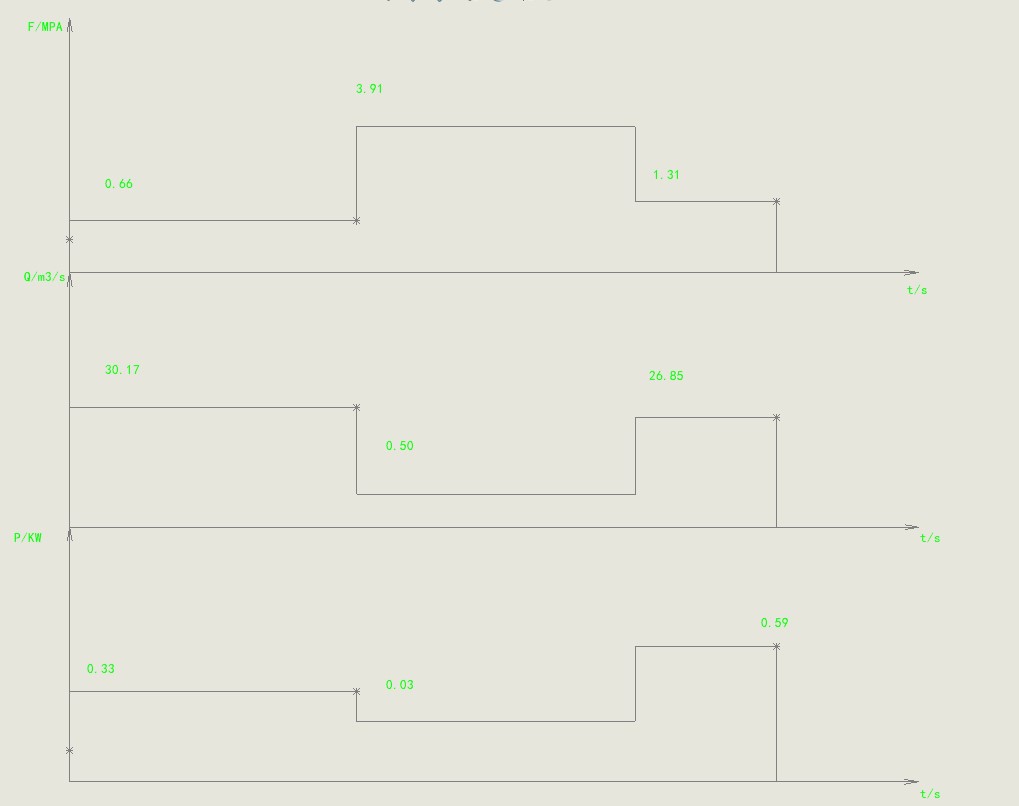

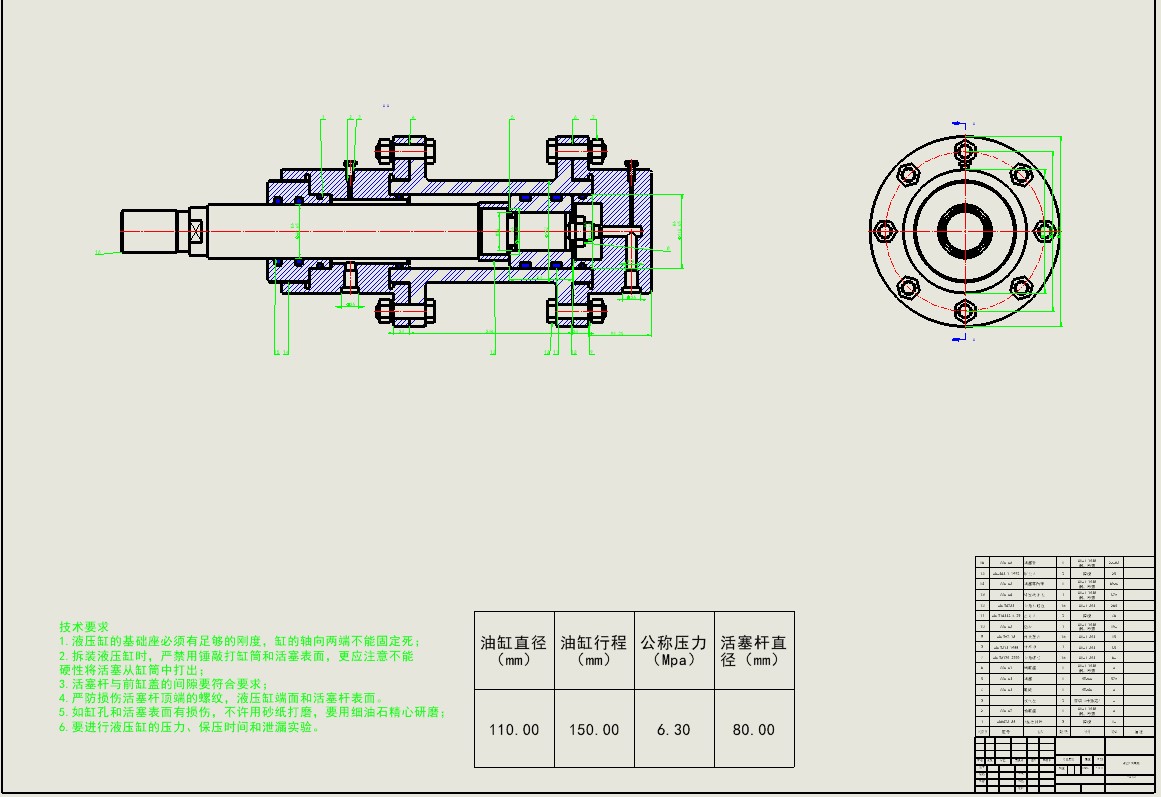

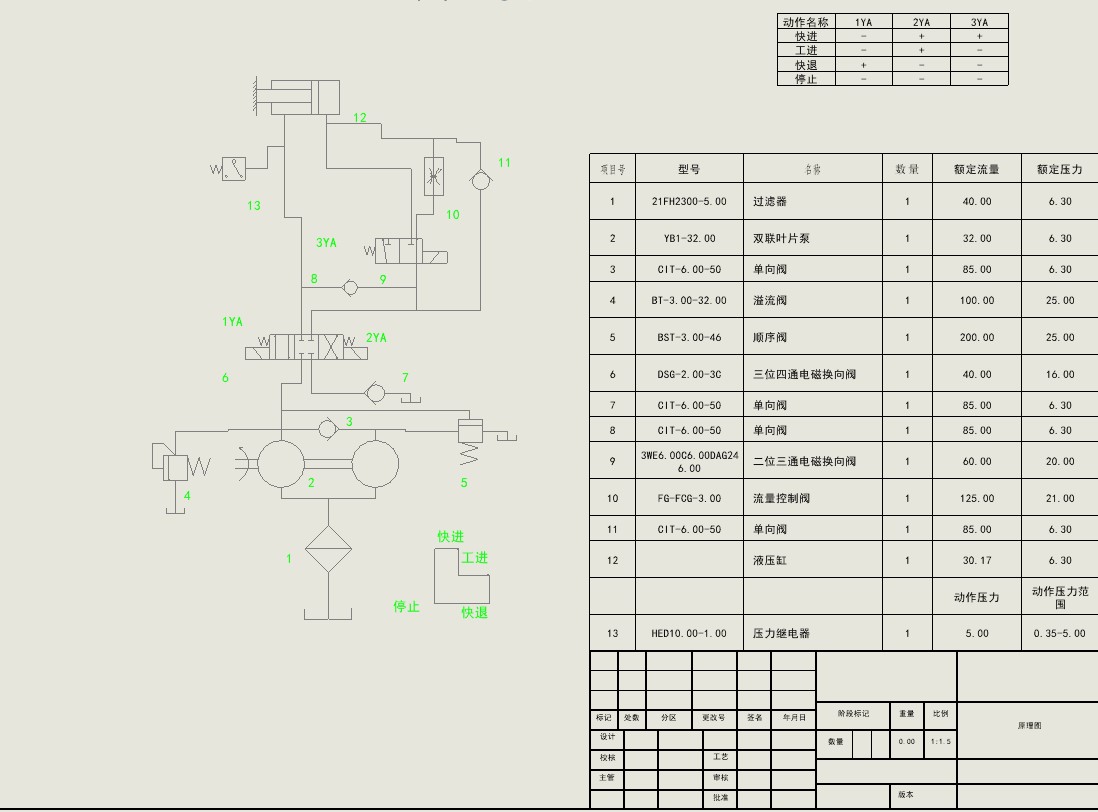

工况图+原理图+总装配图（液压缸）+设计计算说明书 要求设计的动力滑台实现的工作循环是：快进、工进、快退、停止。 主要性能参数与性能要求如下：切削阻力FL=30468N；运动部件所受重力 G=9800N；快进、快退速度V1=V3=0.1m/s，工进速度V2=0.88×10-3m/s； 快进行程L1=100mm，工进行程L2=50mm；往复运动的加速时间Δt=0.2s； 动力滑台采用平导轨，静摩擦系数μs=0.2，动摩擦系数μd=0.1。液压系 统执行元件选为液压缸,液压缸的机械效率ηcm=0.9
