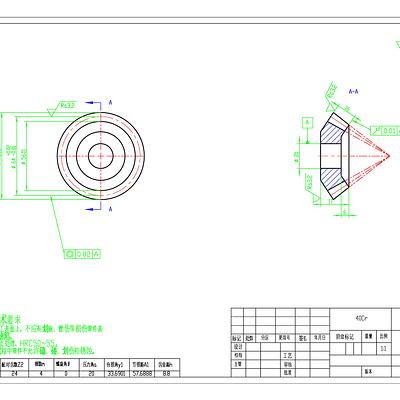

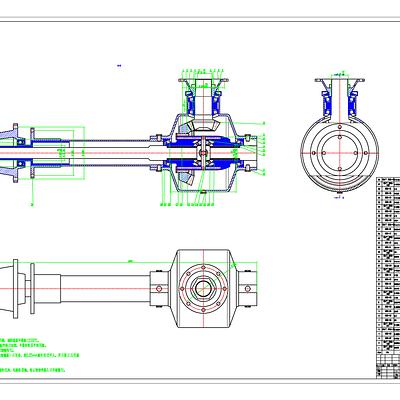

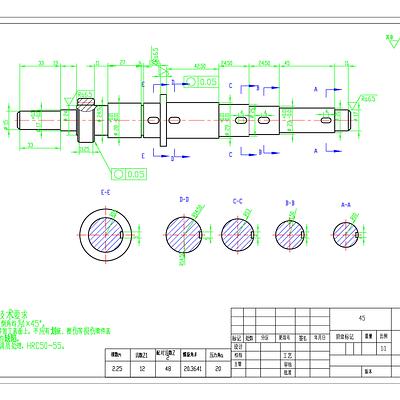

20240710-01-其他 1主减速器主动锥齿轮三维图 2半轴三维图 3半轴工程图（风格与3一样） 原文件 2024628-021-驱动桥
2024629-13-压床 第一份 280度和250度的 2个点的运动+2个点的静力电子版120 +a2手绘2张40 =160 第二份 230的运动+静力60 凸轮a3手绘1张 第三份 30度运动+静力60 第四份 100和130的 2运动+2静力120 第五份 凸轮的 电子版 +凸轮a3手绘1张 50 共计470 都是方案三的
2024630-10-插床(5人） 一个运动 一个静力 点位 2 4 6 8 8' 点 这五个点然后第五组数据，在确定一遍哦 图中的8’点就是我们要求的上极限位置 剩下的点就按逆时针40°分就行 看点位图 按照图为准 以下图为准，起点1为滑块上极限位置对应点，8'为滑块下极限位置对应点。1-9点将圆九等分
2024630-13-插床(11份）按照度数命名 1个运动+1个静力 60*11=660元 已付110 数据都是方案一 十一个人极限位置 0° 30° 60° 90° 120° 180° 210° 240° 270° 300° 330°
车辆工程 （7份）按照编号命名 例如：D1 一份设计说明书，一张装配图，两张零件图 D1 前轮领从蹄式鼓式制动器设计 F1 前轮领从蹄式鼓式制动器设计 B3 前悬架钢板弹簧设计 D2后轮领从蹄式鼓式制动器设计 F7离合器操纵机构设计 E4后悬架钢板弹簧设计 D3中央制动器
2024625-030-牛头刨床 动力分析 2个+静力分析1个+牛头创床 +齿轮+凸轮=150元 加加急 共计170元 学号是09 位移速度加速度点是10和1 动态静力学分析点是10

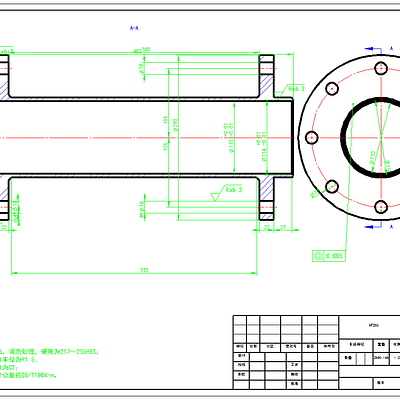

20240722-01-十字万向传动轴 说+装+3零件 传动轴.dwg(价格: 10.0元) 十字轴.dwg(价格: 10.0元) 输入凸缘轴叉.dwg(价格: 10.0元)

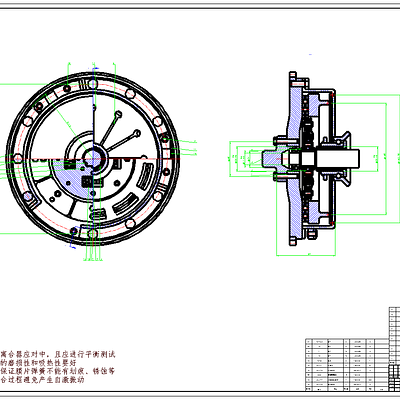

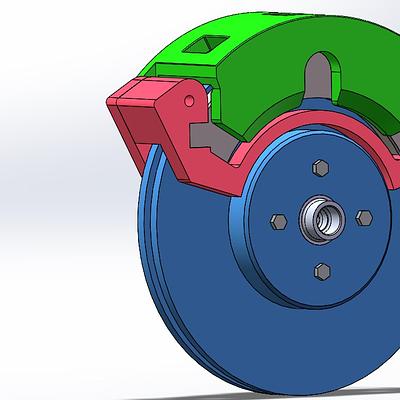

20240722-03-车辆工程（3份） 说+装+2零件 按照编号名称命名 例如A2 A2 前轮盘式制动器设计 A6 推式离合器设计 B5 后悬架钢板弹簧设计 有要求如下 簧下质量：前120kg后240kg 钢板弹簧长度 ：前1.2m～1.3m 后1.3m～1.4m
20240722-04-车辆工程（3份） 说+装+2零件 按照编号命名 例如：E3 E3前悬架钢板弹簧设计 F2后轮领从蹄式鼓式制动器设计 G3中间传动轴设计（长度1300mm）
说+装+2零件 B5 后悬架钢板弹簧设计 @好好 B7 离合器操纵机构设计 守旧 D1 前轮领从蹄式鼓式制动器设计 路太长i C2 前轮盘式制动器设计 我的轻卡 c4 后轮盘式制动器设计 喷火龙 f4 后轮盘式制动器设计 Longer777 C8 离合器设计 🛁 F3 前轮盘式制动器设计
20240709-09-压床 压床 2个点运动分析 2个动静力。线图， 凸轮，齿轮，飞轮 240元 曲柄上的平衡力矩 滑块运动 点位 4 和 8 用方案三的数据
20240708-04-牛头刨床（3份） 方案一 2个点位速度 和 2静力 凸轮齿轮飞轮 点位1 3 方案二 1个点位速度 和 1静力 凸轮齿轮飞轮 点位8 方案三 3个点位速度 和 3静力 凸轮齿轮飞轮 点位4 5 7
20240708-07-牛头刨床 2个运动+2静力分析+运动线图+凸轮+齿轮 210元 前两个画在一张A1上 后边两个分别画在两张A2上 那个表 2 学生 编号3 对应位置编号3，6 方案三

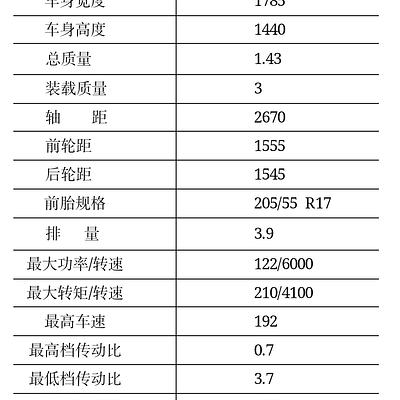

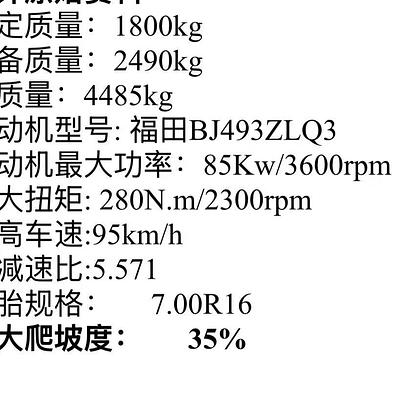

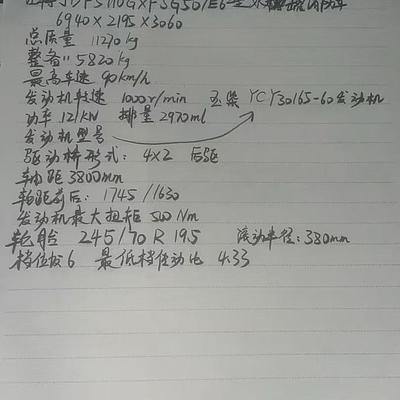

20240701-08-总体设计 只要 装配图 轻型货车设计 额定装载量:1500kg 最大总质量:3200kg 最大车速:120Km 比功率:24kw/t 比转矩:36n.m/t
2024628-020-插床 4个运动+4个静力 +凸轮+齿轮 =300 点位 5、6、7、8 （他这个有个图，做他图上的这个四个点位） z1 ＝13 z2＝40 第一张图片上面表格里是齿轮的
